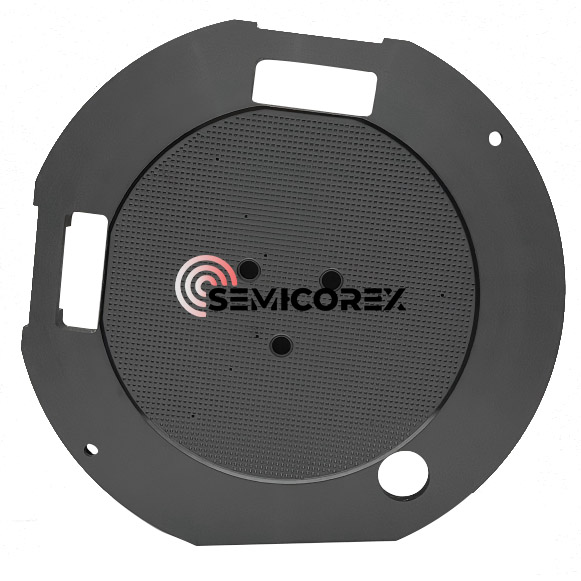

Mandriles de vacío para oblea

La precisión del manejo y la ubicación de las obleas afecta directamente el rendimiento de la producción de litografía y qué tan bien funcionan los dispositivos semiconductores en la industria de semiconductores, y estas dos funciones se logran mediante el uso de mandriles de vacío para obleas Semicorex, que están hechos de carburo de silicio sinterizado (SiC) denso. Estos mandriles de vacío están diseñados para ofrecer la máxima precisión, así como rigidez estructural y longevidad, en entornos severos como la litografía y el procesamiento de obleas. El mandril de vacío tiene una superficie de microprotuberancia (protuberancia) formada con precisión y diseñada para proporcionar un soporte de oblea estable con un vacío constante mediante adsorción.

Los mandriles de vacío para obleas Semicorex están diseñados para ser compatibles con los mejores sistemas de fotolitografía y tienen una excelente estabilidad térmica, resistencia al desgaste y garantizan una ubicación precisa de las obleas. Los productos Semicorex pueden reemplazar completamente los diseños de mandril de vacío estándar utilizados en los sistemas de fotolitografía Nikon y Canon y pueden diseñarse específicamente para cumplir con los requisitos específicos del cliente en cuanto a flexibilidad en los equipos de fabricación de semiconductores.

Material: Carburo de silicio sinterizado (denso)

El cuerpo del portabrocas de vacío Wafer está fabricado decarburo de silicio sinterizadoque se fabrica con una densidad extremadamente alta y tiene todas las características mecánicas y térmicas adecuadas para ser utilizado en dispositivos semiconductores. En comparación con otros materiales estándar para mandriles de vacío, como aleaciones de aluminio y cerámica, el SiC denso ofrece una rigidez significativamente mayor y propiedades dimensionalmente estables.

El carburo de silicio también presenta una expansión térmica extremadamente baja, lo que puede garantizar que el posicionamiento de las obleas permanezca estable incluso bajo las fluctuaciones de temperatura que se encuentran comúnmente durante los procesos de litografía. Su dureza intrínseca y resistencia al desgaste permiten que el mandril mantenga la precisión de la superficie a largo plazo, lo que reduce la frecuencia de mantenimiento y los costos operativos.

Diseño de superficie microprotuberante para un manejo estable de obleas

La superficie del portabrocas incorpora una estructura uniforme de microprotuberancias que minimiza el área de contacto entre la oblea y la superficie del portabrocas. Este diseño proporciona varias ventajas críticas:

Previene la generación de partículas y la contaminación.

Garantiza una distribución uniforme del vacío.

Reduce la adherencia de las obleas y los daños por manipulación

Mejora la planitud de la oblea durante los procesos de exposición.

Esta ingeniería de superficie de precisión garantiza una adsorción estable y un posicionamiento repetible de las obleas, que son esenciales para la litografía de alta resolución.

Acabado de superficie de espejo y precisión ultraalta

Los mandriles de vacío Semicorex Wafer se fabrican utilizando tecnologías avanzadas de mecanizado y pulido para lograr una precisión dimensional y una calidad de superficie extremas.

Las características clave de precisión incluyen:

Planitud: 0,3 – 0,5 μm

Superficie pulida como espejo

Excepcional estabilidad dimensional

Excelente uniformidad en el soporte de la oblea.

El acabado a nivel de espejo reduce la fricción de la superficie y la acumulación de partículas, lo que hace que el mandril sea muy adecuado para entornos de semiconductores de salas blancas.

Estructura ligera pero muy rígida

A pesar de su excepcional rigidez, el SiC sinterizado mantiene una estructura relativamente ligera en comparación con las soluciones metálicas tradicionales. Esto proporciona varios beneficios operativos:

Respuesta de herramienta más rápida y precisión de posicionamiento

Carga mecánica reducida en las etapas de movimiento.

Estabilidad mejorada del sistema durante la transferencia de obleas a alta velocidad

La combinación de alta rigidez y bajo peso hace que el mandril sea especialmente adecuado para equipos litográficos modernos de alto rendimiento.

Excelente resistencia al desgaste y larga vida útil

Carburo de silicioEs uno de los materiales de ingeniería más duros disponibles, lo que confiere al mandril una resistencia al desgaste extremadamente alta. Incluso después de un uso prolongado, la superficie mantiene su planitud e integridad estructural, lo que garantiza un soporte consistente de la oblea y un rendimiento confiable.

Esta durabilidad extiende significativamente la vida útil del mandril, reduciendo la frecuencia de reemplazo y reduciendo los costos operativos generales.

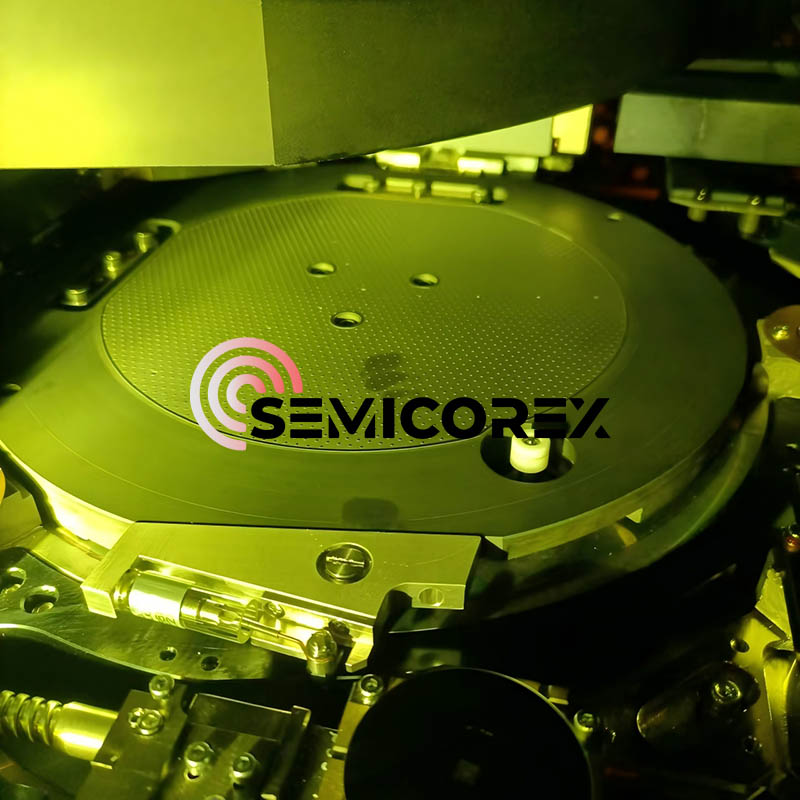

Compatibilidad con los principales equipos de litografía

Semicorex puede proporcionar mandriles de vacío estándar compatibles con los principales sistemas de fotolitografía, incluidos los utilizados por los principales fabricantes de equipos semiconductores. Además de los modelos estándar, también admitimos diseños totalmente personalizados, que incluyen:

Dimensiones y tamaños de oblea personalizados

Diseños de canales de vacío especializados

Integración con plataformas de herramientas de litografía específicas.

Interfaces de montaje a medida

Nuestro equipo de ingeniería trabaja en estrecha colaboración con los clientes para garantizar una compatibilidad precisa con los equipos semiconductores existentes.

Entrega más rápida y ventaja de costos competitivos

En comparación con los mandriles de vacío importados, los productos Semicorex ofrecen importantes ventajas operativas:

Plazo de entrega: 4–6 semanas

Plazo de entrega sustancialmente más corto que el de los componentes importados.

Soporte técnico rápido y servicio postventa

Fuerte competitividad de costos

Con una capacidad de fabricación en continua mejora, los mandriles de vacío de SiC de alta precisión de Semicorex ahora pueden lograr una sustitución nacional confiable de productos importados, ayudando a los fabricantes de semiconductores a asegurar las cadenas de suministro y al mismo tiempo reducir los costos de adquisición.
