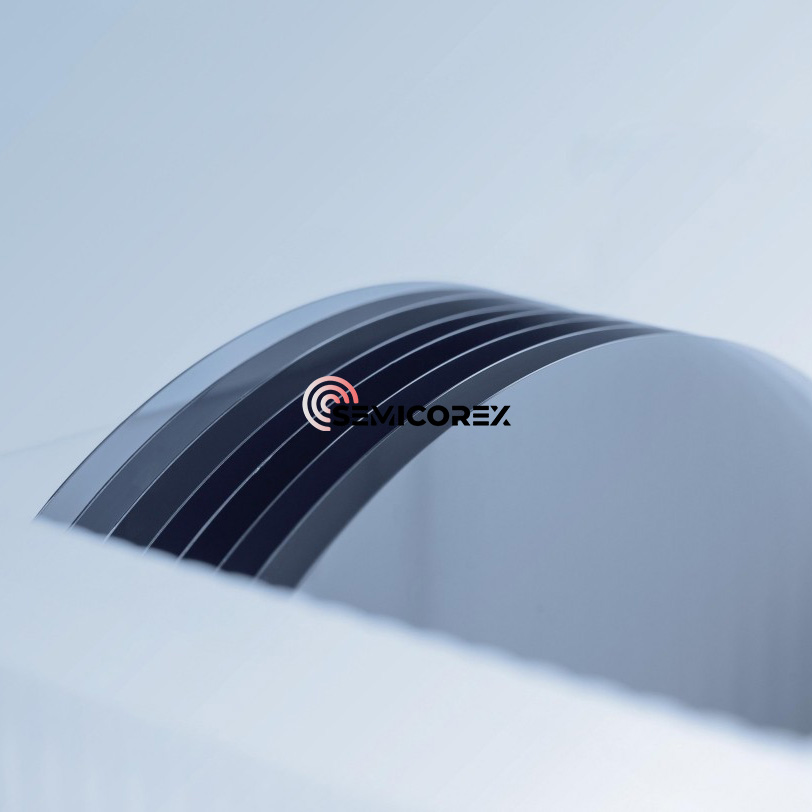

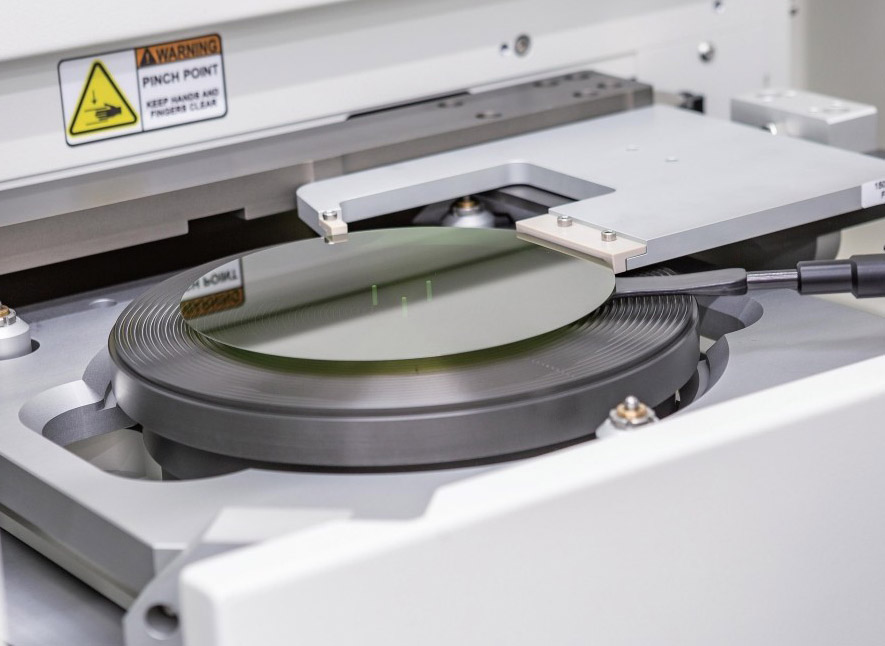

Sustratos SIC semi-aislantes de 12 pulgadas

Los sustratos SIC semi-aislantes semicorex de 12 pulgadas representan un avance en los materiales de semiconductores de próxima generación, que ofrecen un rendimiento inigualable para aplicaciones resistentes a la alta frecuencia, alta potencia y resistentes a la radiación. Diseñado para la fabricación avanzada de RF, microondas y dispositivos de energía, estos sustratos SIC de gran diámetro permiten una eficiencia, confiabilidad y escalabilidad del dispositivo superior.

Nuestros sustratos SIC semi-aislantes de 12 pulgadas están diseñados utilizando tecnologías avanzadas de crecimiento y procesamiento para lograr una alta pureza y una densidad de defectos mínimas. Con una resistividad típicamente mayor de 10⁹ Ω · cm, suprimen efectivamente la conducción parásita, asegurando un aislamiento óptimo del dispositivo. El material exhibe una conductividad térmica excepcional (> 4.5 w/cm · k), estabilidad química superior y alta resistencia al campo eléctrico de ruptura, lo que lo hace ideal para entornos exigentes y arquitecturas de dispositivos de vanguardia.

El carburo de silicio (SIC) es un material semiconductor compuesto compuesto de carbono y silicio. Es uno de los materiales ideales para hacer dispositivos de alta temperatura, alta frecuencia, alta potencia y alto voltaje. En comparación con los materiales de silicio tradicionales (SI), el ancho de la banda de banda del carburo de silicio es 3 veces mayor que el de silicio; La conductividad térmica es 4-5 veces la de silicio; El voltaje de desglose es 8-10 veces mayor que el de Silicon; La velocidad de deriva de saturación de electrones es 2-3 veces mayor que la de Silicon, que satisface las necesidades de la industria moderna para alta potencia, alta voltaje y alta frecuencia. Se utiliza principalmente para hacer componentes electrónicos de alta velocidad, de alta frecuencia, de alta potencia y emisores de luz. Las áreas de aplicación aguas abajo incluyen redes inteligentes, nuevos vehículos de energía, energía eólica fotovoltaica, comunicaciones 5G, etc. En el campo de los dispositivos de energía, los diodos de carburo de silicio y MOSFET han comenzado aplicaciones comerciales.

La cadena de la industria del carburo de silicio incluye principalmente sustratos, epitaxia, diseño de dispositivos, fabricación, embalaje y pruebas. Desde materiales hasta dispositivos de potencia de semiconductores, el carburo de silicio pasará por el crecimiento de cristales individuales, la caída de lingotes, el crecimiento epitaxial, el diseño de obleas, la fabricación, el embalaje y otros flujos de procesos. Después de sintetizar el polvo de carburo de silicio, primero se realizan lingotes de carburo de silicio, y luego se obtienen sustratos de carburo de silicio a través del corte, la molienda y el pulido, y el crecimiento epitaxial se realiza para obtener obleas epitaxiales. Las obleas epitaxiales están sujetas a procesos como fotolitografía, grabado, implantación de iones y pasivación de metales para obtener obleas de carburo de silicio, que se cortan en troqueles y empaquetados para obtener dispositivos. Los dispositivos se combinan y se colocan en una carcasa especial para ensamblar en módulos.

Desde la perspectiva de las propiedades electroquímicas, los materiales de sustrato de carburo de silicio se pueden dividir en sustratos conductores (rango de resistividad 15 ~ 30mΩ · cm) y sustratos semi-insulantes (resistividad superior a 105Ω · cm). Estos dos tipos de sustratos se utilizan para fabricar dispositivos discretos, como dispositivos de energía y dispositivos de radiofrecuencia, después del crecimiento epitaxial. Entre ellos, los sustratos SIC semi-aislantes de 12 pulgadas se utilizan principalmente para fabricar dispositivos de radiofrecuencia de nitruro de galio, dispositivos optoelectrónicos, etc. al cultivar una capa epitaxial de nitruro de nitruro de galio en un sustrato de carburo de silicio semi-aislante, un sustrato de hemficido de hemficido basado en carburo de silicio. Los sustratos conductores de carburo de silicio se utilizan principalmente para fabricar dispositivos de energía. A diferencia del tradicional proceso de fabricación de dispositivos de energía de silicio, los dispositivos de potencia de carburo de silicio no pueden fabricarse directamente en un sustrato de carburo de silicio. Es necesario cultivar una capa epitaxial de carburo de silicio en un sustrato conductor para obtener una oblea epitaxial de carburo de silicio y luego fabricar diodos Schottky, MOSFET, IGBTS y otros dispositivos de energía en la capa epitaxial.
