Comparación de tres anillos de enfoque convencionales

Los anillos de enfoque son piezas anulares de precisión que normalmente se instalan alrededor del plato de oblea del equipo de grabado por plasma y están expuestas directamente al plasma de alta energía durante el proceso de grabado. Su función principal es actuar como piezas de sacrificio para asegurar resultados de grabado uniformes en toda la superficie de la oblea. Debido al efecto de borde, los campos eléctricos se distorsionan y divergen bruscamente en los bordes de la oblea, lo que hace que la densidad y la energía del plasma sean muy inconsistentes con el centro de la oblea, arruinando así la uniformidad del grabado. Los anillos de enfoque resuelven este problema mediante tres mecanismos principales que se enumeran a continuación:

1. Optimización del campo eléctrico

Los anillos de enfoque, colocados alrededor de la oblea, actúan como una rampa amortiguadora del campo eléctrico para elevar los límites físicos y eléctricos de la oblea. Esta configuración nivela la vaina de plasma en el borde de la oblea, dirigiendo los iones para bombardear la superficie de la oblea en ángulos óptimos, garantizando así una precisión de grabado constante entre el borde y el centro de la oblea.

2. Mecanismo de protección de componentes centrales

Como piezas de sacrificio en el sistema de grabado, los anillos de enfoque soportan el bombardeo directo de plasma de alta energía. Pueden proteger contra daños los componentes costosos que se encuentran debajo, como los mandriles electrostáticos, lo que prolonga en gran medida la longevidad de los componentes y reduce sus gastos de mantenimiento.

3. Mantenimiento de combinación térmica y eléctrica

Algunos anillos de enfoque pueden facilitar la consecución de una distribución uniforme del calor o la formación de un campo eléctrico bien adaptado con la oblea con una conductividad eléctrica adaptada, creando así un entorno de procesamiento extremadamente estable para un grabado de alta precisión.

Comparación de tres materiales de anillos de enfoque ampliamente utilizados

El cuarzo, el silicio y el carburo de silicio son los tres materiales dominantes para la fabricación de anillos de enfoque. A continuación se muestra un desglose detallado de sus respectivas fortalezas, desventajas y aplicaciones típicas.

1. Anillo de enfoque de cuarzo (opción tradicional)

A. Ventajas e inconvenientes

Anillos de enfoque de cuarzoexhiben un bajo costo de funcionamiento, un comportamiento estable en campos de alta frecuencia y un aislamiento dieléctrico superior en . Sin embargo, no se pueden ignorar sus limitaciones. El cuarzo presenta una baja dureza mecánica, por lo que los anillos de enfoque de cuarzo son propensos a deformarse en condiciones de alta temperatura. También ofrecen poca resistencia a la pulverización catódica de iones con una tasa de corrosión extremadamente alta cuando se exponen a plasma a base de flúor, lo que puede provocar riesgos de contaminación en los procesos de producción.

B. Escenarios adecuados

Estos anillos funcionan para grabadores RIE sin alto bombardeo que admiten procesos de gama media a baja a 28 nm y superiores. No pueden cumplir con los estrictos requisitos de baja contaminación y larga vida útil para los nodos avanzados.

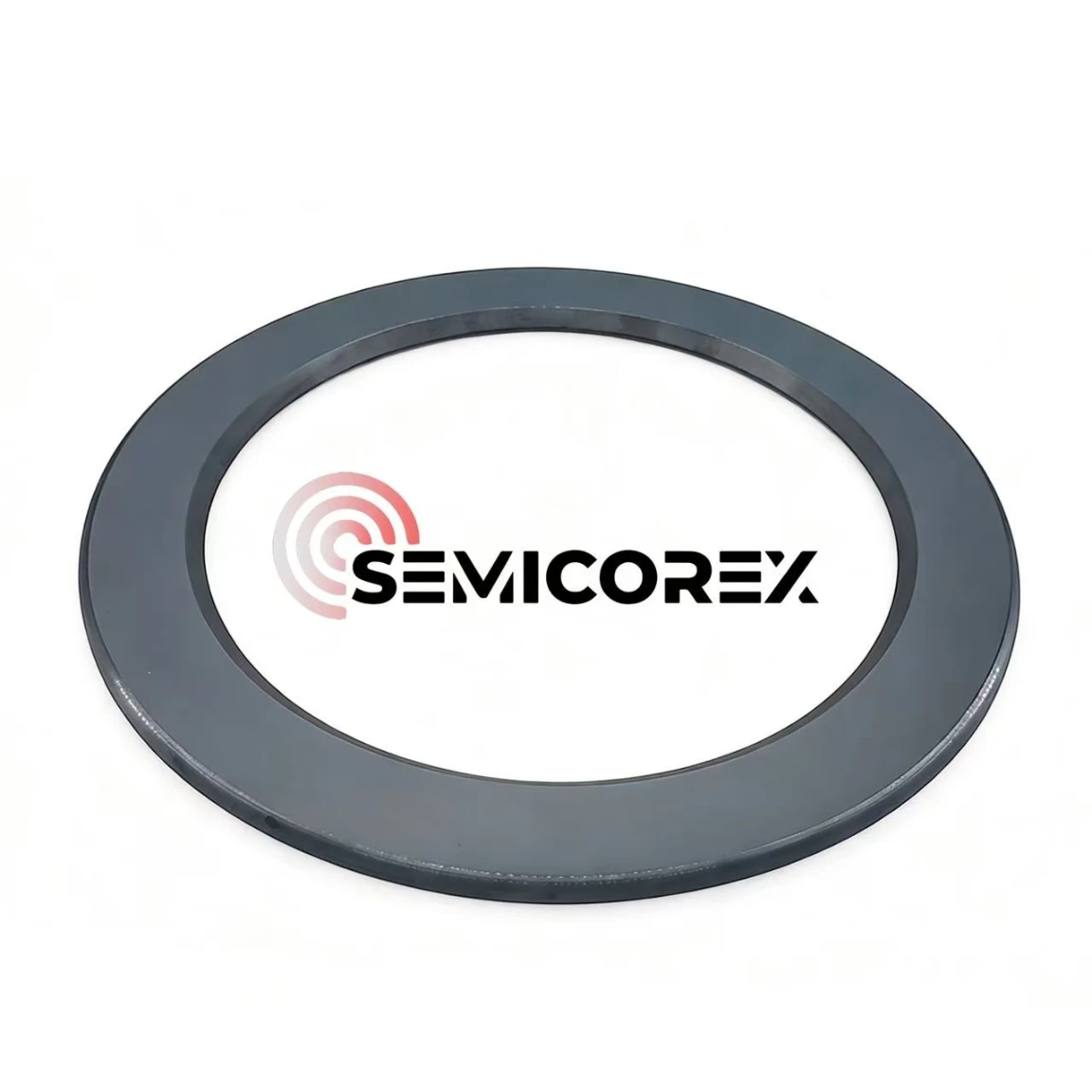

2. Anillo de enfoque de silicona

A. Ventajas e inconvenientes

Anillos de enfoque de siliconaestán hechos del mismo material que las obleas de silicio y ofrecen coeficientes de expansión térmica y propiedades eléctricas bien combinados. Toleran temperaturas de hasta 1600 °C y ayudan a mantener una distribución uniforme del plasma. Aún así, el silicio tiene un desempeño deficiente contra el grabado con plasma de flúor. Genera fácilmente SiF₄ volátil, se desgasta rápidamente y provoca frecuentes desvíos del proceso y tiempos de inactividad no planificados. Se requiere un reemplazo frecuente: los anillos de silicio monocristalino generalmente deben cambiarse cada 10 a 12 días.

B. Escenarios adecuados

Los anillos de silicio alguna vez fueron estándar en las líneas de grabado de semiconductores, pero están siendo reemplazados gradualmente por variantes de SiC. Siguen utilizándose para procesos de fabricación heredados de gama media a baja, sensibles a los costos.

3. Anillo de enfoque de carburo de silicio (opción premium de alto rendimiento)

A. Ventajas e inconvenientes

Anillos de enfoque de carburo de siliciocuentan con una dureza Mohs de 9,5 y mantienen una resistencia a la flexión de 500 a 600 MPa incluso a 1400°C. Mientras tanto, su coeficiente de expansión térmica coincide bien con las obleas de silicio, ofreciendo una excelente resistencia al choque térmico para soportar ciclos térmicos rápidos, optimizando significativamente la uniformidad del grabado en los bordes de las obleas. Lo más importante es que el SiC cuenta con una excepcional resistencia a la corrosión contra Ar, F, Cl y otras sustancias químicas del plasma. Su tasa de grabado en plasma de flúor es casi nula. Los anillos de enfoque de carburo de silicio ofrecen una vida útil entre 2 y 3 veces más larga que las versiones de silicio, lo que aumenta considerablemente la eficiencia general del equipo. El carburo de silicio de alta pureza cultivado mediante CVD alcanza niveles de pureza superiores al 99,9995 %, lo que reduce drásticamente los riesgos de contaminación elemental y de partículas.

Sin embargo, los anillos de enfoque de carburo de silicio no están exentos de inconvenientes. Dada la extrema dureza del carburo de silicio, la fabricación de anillos de enfoque de carburo de silicio requiere herramientas de corte de diamante. Y sus complejos y largos procedimientos de mecanizado aumentan significativamente el coste de compra inicial.

B. Escenarios adecuados

Los anillos de enfoque de carburo de silicio sirven como la opción óptima para procesos de fabricación avanzados, incluidos chips lógicos de menos de 14 nm y dispositivos 3D NAND, y son la mejor elección de material para la fabricación de dispositivos de energía de carburo de silicio.
