Portabrocas de vacío de alúmina porosa

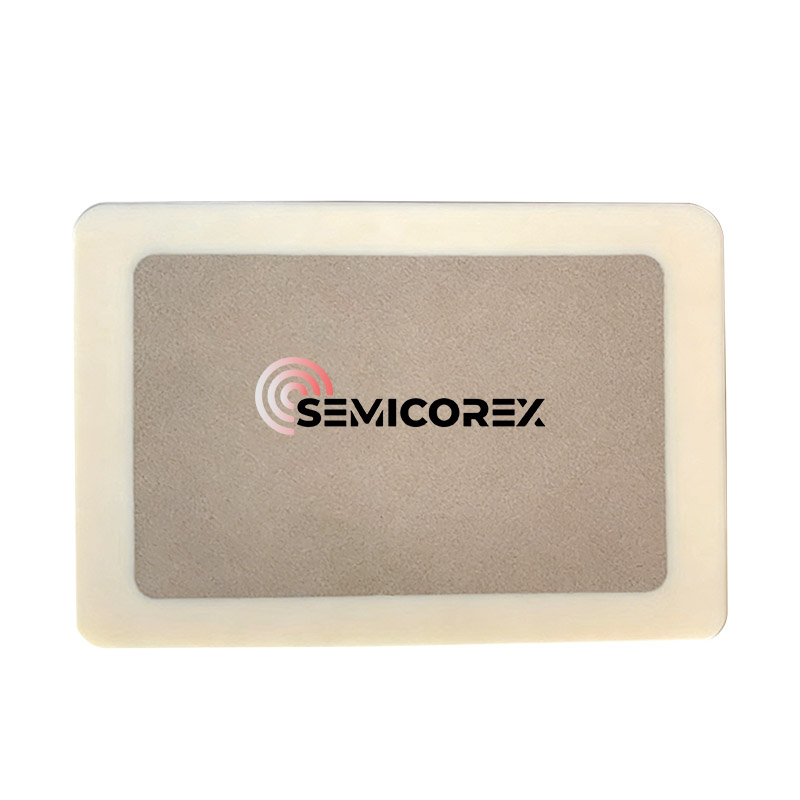

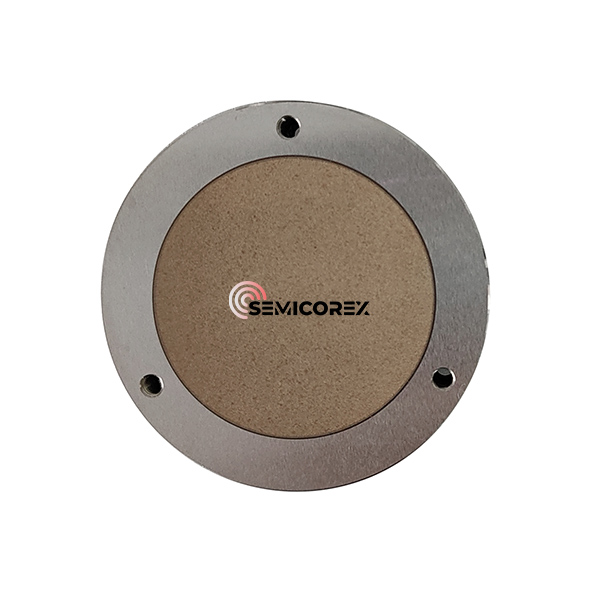

El mandril de vacío de alúmina porosa Semicorex es la plataforma portadora para fijar los productos utilizando el principio de succión al vacío; su parte del vacío de transferencia suele ser una placa cerámica porosa de alúmina. La placa de cerámica porosa se integra en el orificio avellanado de la base, su perímetro se une y se sella a la base, y la base se mecaniza con materiales cerámicos o metálicos densos. Bajo la presión negativa en el entorno de trabajo, el mandril está conectado a la bomba de vacío a través de la estructura porosa dentro de la placa de cerámica para extraer aire, lo que hace que el área debajo de la oblea forme un área de vacío mucho más baja que la presión atmosférica externa. Bajo el efecto de la fuerte diferencia de presión, la oblea queda firmemente adherida a la superficie del mandril. Normalmente, cuanto mayor sea el grado de vacío debajo de la oblea, más estrecha será la adhesión entre el mandril y la pieza de trabajo y mayor será la fuerza de adsorción.

En las industrias de semiconductores y microelectrónica, la precisión no es sólo un requisito: es el estándar. El mandril de vacío de alúmina porosa (también conocido como mandril de vacío de cerámica) es un componente crítico diseñado para proporcionar una succión uniforme y sin daños para sustratos delicados durante los procesos de litografía, inspección y corte en cubitos.

¿Qué es un mandril de vacío de alúmina porosa?

A diferencia de los mandriles de metal tradicionales que utilizan ranuras mecanizadas para crear succión, un mandril de cerámica porosa utiliza una estructura de poros microscópica especializada. Esto permite que la presión de vacío se distribuya uniformemente por toda la superficie de la pieza de trabajo, evitando los "hoyuelos" o la deformación que a menudo se observan en los diseños ranurados.

Especificaciones técnicas clave

Para comprender el rendimiento de estos componentes, analizamos las propiedades del material del Al2O3 de alta pureza:

¿Por qué elegir alúmina porosa en lugar de materiales tradicionales?

1. Planitud y uniformidad superiores

La estructura de poros microscópicos garantiza que la fuerza de vacío se aplique al 100% del área de contacto. Según datos de la industria, la succión uniforme reduce la tensión de la oblea hasta en un 40 % en comparación con los mandriles ranurados tradicionales de acero inoxidable.

2. Alta estabilidad térmica

Las cerámicas de alúmina poseen un bajo coeficiente de expansión térmica (CTE). En el procesamiento a alta temperatura o en la inspección por láser, el mandril mantiene sus dimensiones, lo que garantiza que la profundidad de enfoque permanezca constante.

3. ESD y control de la contaminación

La alúmina de alta pureza es químicamente inerte y naturalmente resistente a la corrosión. Además, se pueden aplicar revestimientos especializados de "alúmina negra" o antiestáticos para evitar la descarga electrostática (ESD), que es responsable de casi el 25 % de la pérdida de rendimiento de los semiconductores en algunos entornos.

Aplicaciones principales en la fabricación de alta tecnología

Procesamiento de obleas semiconductoras

El caso de uso principal es en fotolitografía y sondeo de obleas. La extrema planitud (<2μm) garantiza que la oblea se mantenga dentro de la estrecha profundidad de campo de los sistemas ópticos avanzados.

Producción de células solares de película delgada

Para sustratos flexibles o extremadamente delgados, los canales de vacío tradicionales pueden causar daños físicos. La superficie "transpirable" de la cerámica porosa actúa como un suave colchón de aire o placa de succión, protegiendo las capas frágiles.

Rectificado de lentes ópticas

La alúmina porosa se utiliza para sujetar lentes durante el rectificado de precisión, donde cualquier vibración o presión desigual provocaría aberraciones ópticas.

Preguntas frecuentes (FAQ)

P1: ¿Cómo se limpia un portabrocas de vacío de alúmina porosa?

R: La limpieza es vital para mantener la succión. Recomendamos utilizar limpieza ultrasónica en agua desionizada o solventes especializados. Debido a que la alúmina es químicamente estable, puede resistir la mayoría de los limpiadores ácidos o alcalinos. Asegúrese de que el plato esté seco al horno para eliminar la humedad de los poros.

P2: ¿Se puede personalizar el tamaño de los poros para sustratos específicos?

R: Sí. Los poros más pequeños (aproximadamente 10 μm - 20 μm) son mejores para películas ultrafinas para evitar la "impresión", mientras que los poros más grandes ofrecen un mayor flujo de aire para piezas de trabajo más pesadas o porosas.

P3: ¿Cuál es la temperatura máxima de funcionamiento?

R: Si bien la cerámica en sí puede soportar temperaturas superiores a 1500 ℃, el conjunto del mandril de vacío (incluidos los sellos y las carcasas) generalmente tiene una clasificación de hasta 250 ℃ a 400 ℃, según el método de unión.
