¿Por qué los recubrimientos CVD SiC son imprescindibles para los susceptores de grafito MOCVD?

En la fabricación de chips LED, la epitaxia MOCVD sirve como proceso central que determina la eficiencia luminosa. Durante la producción, los susceptores de grafito que llevan sustratos de zafiro o silicio operan bajo ciclos térmicos repetidos a temperaturas cercanas a los 1000 °C dentro de atmósferas corrosivas. En consecuencia, el rendimiento de los susceptores de grafito afecta directamente la eficiencia de la epitaxia, la uniformidad de la epitaxia y el rendimiento final de los dispositivos terminados. Depositar un recubrimiento CVD SiC sobre susceptores de grafito se ha convertido en la solución principal de la industria. Este artículo explica brevemente el fundamento de este diseño.

¿Qué sucede cuando se utilizan susceptores de grafito sin recubrimiento?

GrafitoEs un material excelente para soportar altas temperaturas, pero tiene tres inconvenientes inherentes que se agravan drásticamente dentro de las cámaras MOCVD:

1. Corrosión química a altas temperaturas

Los procesos MOCVD introducen amoníaco, hidrógeno y precursores organometálicos. Cuando el grafito entra en contacto con estos gases a casi 1.000°C, se producen hidrocarburos e incluso cianuro de hidrógeno. Esto provoca una corrosión continua de la superficie del grafito con una desviación dimensional gradual y los subproductos de la reacción contaminan la capa epitaxial.

2. Desgasificación de impurezas de la estructura porosa

Dado que el grafito presenta una estructura inherentemente porosa, las impurezas metálicas residuales, la humedad adsorbida y el oxígeno de la producción se liberan gradualmente durante los repetidos ciclos de calentamiento. Cada liberación desencadena fluctuaciones en la concentración de impurezas de fondo de la capa epitaxial, lo que creará puntos de defectos inexplicables visibles en las curvas de rendimiento.

3. Pulverización y deformación bajo ciclos térmicos

Los susceptores de MOCVD se someten a múltiples ciclos de calentamiento y enfriamiento diariamente. El grafito desnudo sufre una fuerza de unión reducida entre las partículas de la superficie bajo choques térmicos repetidos, lo que provoca el desprendimiento de polvo. Las partículas de carbono que caen sobre las obleas epitaxiales provocan una contaminación por partículas mortal.

En resumen, los susceptores de grafito sin recubrimiento actúan como "bombas de impurezas" impredecibles que liberan continuamente contaminantes dentro de las cámaras MOCVD.

¿Qué ventajas ofrece el recubrimiento CVD SiC?

A medida que los procesos de fabricación de semiconductores avanzan a nodos nanométricos e incluso a escala atómica, los rastros de contaminantes de la superficie, incluidas las partículas contaminantes y las impurezas iónicas metálicas, se degradarán o incluso dejarán completamente inoperativos los dispositivos semiconductores finales. Esto impone requisitos de rendimiento mucho más estrictos a los susceptores de grafito utilizados en procesos epitaxiales. Basándose en la avanzada tecnología de deposición química de vapor, se deposita un recubrimiento de SiC uniformemente denso sobre susceptores de grafito. Este revestimiento actúa como una robusta armadura protectora cerámica y ofrece las siguientes ventajas clave:

1. Protección física confiable

El recubrimiento de SiC aísla completamente la base de grafito de las atmósferas del proceso, evitando que el amoníaco y el hidrógeno entren en contacto con la base de grafito y suprimiendo el ataque químico. Mientras tanto, las impurezas atrapadas dentro de la matriz de grafito quedan selladas debajo del recubrimiento y no pueden filtrarse hacia la cámara.

2. Limpieza ultraalta

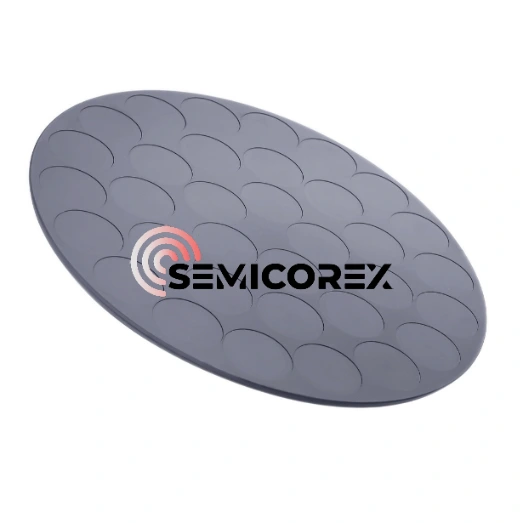

Los recubrimientos CVD SiC de pureza alcanzan una pureza de nivel ppb (grado 9N, superior al 99,999995%), superando ampliamente a la mayoría de los materiales de grafito. Esto significa que la contaminación de la oblea por elSusceptor de grafito recubierto de SiC CVDLa superficie se reduce a un nivel casi insignificante.

3. Resistencia superior al choque térmico

Los susceptores de MOCVD tienden a sufrir daños debido a fluctuaciones rápidas de temperatura. A través de ajustes de proceso,CVD SiCLos recubrimientos pueden adherirse firmemente a las bases de grafito y adaptarse al coeficiente de expansión térmica del grafito, reduciendo efectivamente el riesgo de agrietamiento causado por cambios extremos de temperatura.

4. Notable resistencia a la oxidación

En entornos que contienen oxígeno por debajo de 1600 °C, se desarrolla naturalmente una película protectora ultrafina de SiO₂ en la superficie del recubrimiento de los susceptores de grafito recubiertos de SiC CVD. Este recubrimiento CVD SiC puede evitar una mayor oxidación que erosione los susceptores internos de grafito, actuando como último recurso incluso en circunstancias extremas, como una entrada de aire no planificada durante el proceso.
