¿Qué es la tecnología de implantación de iones semiconductores?

¿Cómo funciona?Implante de ionesación¿Trabajar?

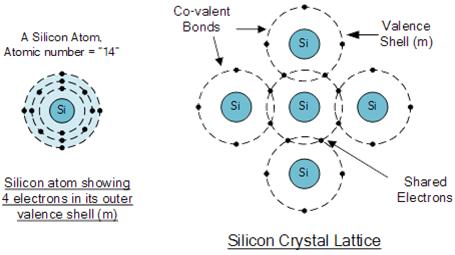

En la fabricación de semiconductores, la implantación de iones implica el uso de aceleradores de alta energía para inyectar átomos de impurezas específicas, como arsénico o boro, en unsustrato de silicio. El silicio, situado en el puesto 14 de la tabla periódica, forma enlaces covalentes al compartir sus cuatro electrones externos con los átomos vecinos. Este proceso altera las propiedades eléctricas del silicio, ajustando los voltajes umbral del transistor y formando estructuras de fuente y drenaje.

Una vez, un físico reflexionó sobre los efectos de introducir diferentes átomos en la red de silicio. Al agregar arsénico, que tiene cinco electrones externos, un electrón permanece libre, lo que mejora la conductividad del silicio y lo transforma en un semiconductor tipo n. Por el contrario, la introducción de boro, con sólo tres electrones externos, crea un agujero positivo, lo que da como resultado un semiconductor tipo p. Este método de incorporar diferentes elementos a la red de silicio se conoce como implantación de iones.

¿Cuáles son los componentes deImplantación de iones¿Equipo?

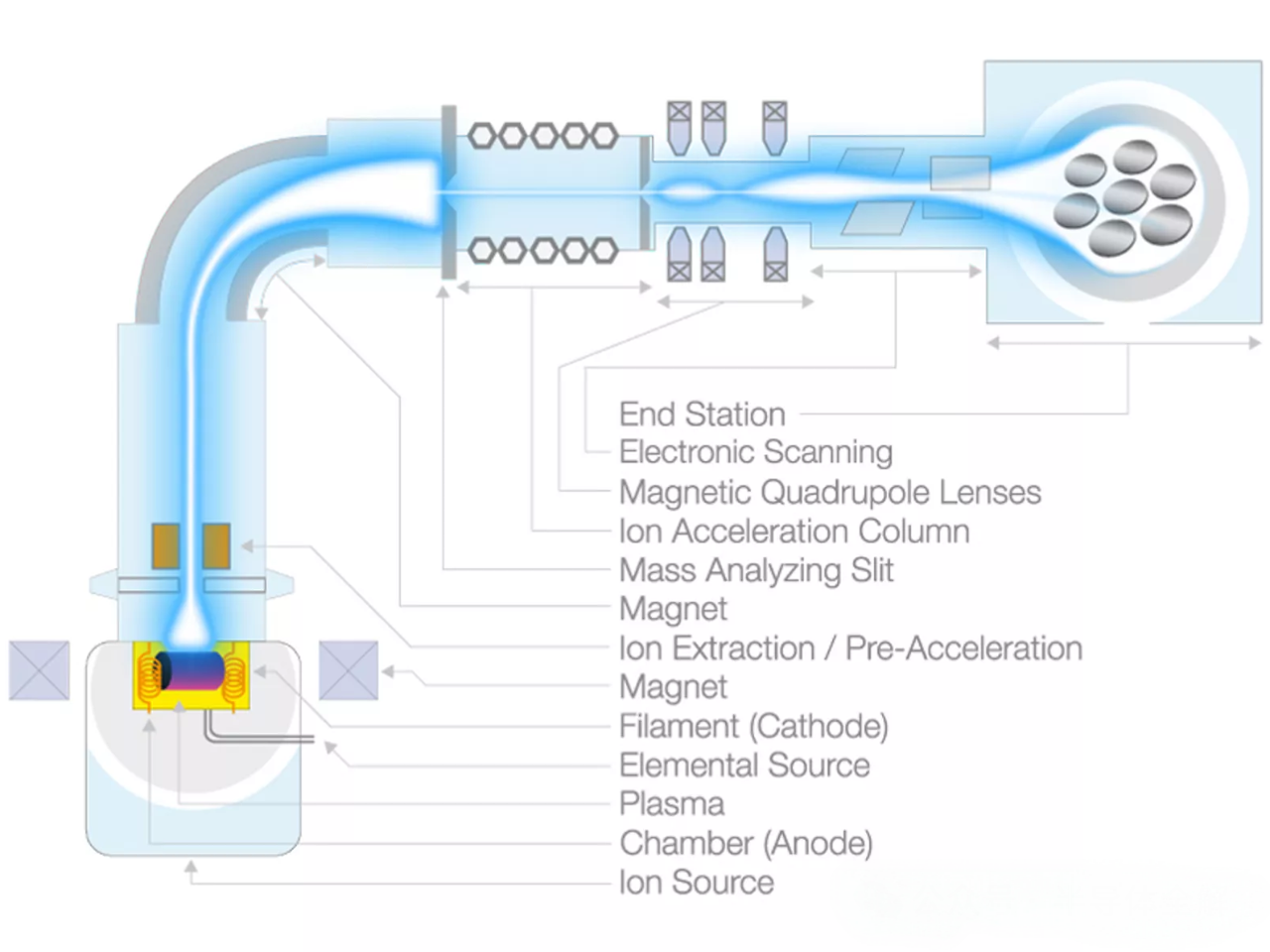

El equipo de implantación de iones consta de varios componentes clave: una fuente de iones, un sistema de aceleración eléctrica, un sistema de vacío, un imán de análisis, una trayectoria del haz, un sistema de posaceleración y una cámara de implantación. La fuente de iones es crucial, ya que arranca electrones de los átomos para formar iones positivos, que luego se extraen para formar un haz de iones.

Este haz pasa a través de un módulo de análisis de masas, aislando selectivamente los iones deseados para la modificación del semiconductor. Después del análisis de masas, el haz de iones de alta pureza se enfoca y se le da forma, se acelera hasta alcanzar la energía requerida y se escanea uniformemente a lo largo de la superficie.sustrato semiconductor. Los iones de alta energía penetran en el material y se incrustan en la red, lo que puede crear defectos beneficiosos para determinadas aplicaciones, como aislar regiones en chips y circuitos integrados. Para otras aplicaciones, los ciclos de recocido se utilizan para reparar daños y activar dopantes, mejorando la conductividad del material.

¿Cuáles son los principios de la implantación de iones?

La implantación de iones es una técnica para introducir dopantes en semiconductores y desempeña un papel vital en la fabricación de circuitos integrados. El proceso implica:

Purificación de iones: los iones generados a partir de la fuente, que transportan diferentes números de electrones y protones, se aceleran para formar un haz de iones positivos/negativos. Las impurezas se filtran según la relación carga-masa para lograr la pureza iónica deseada.

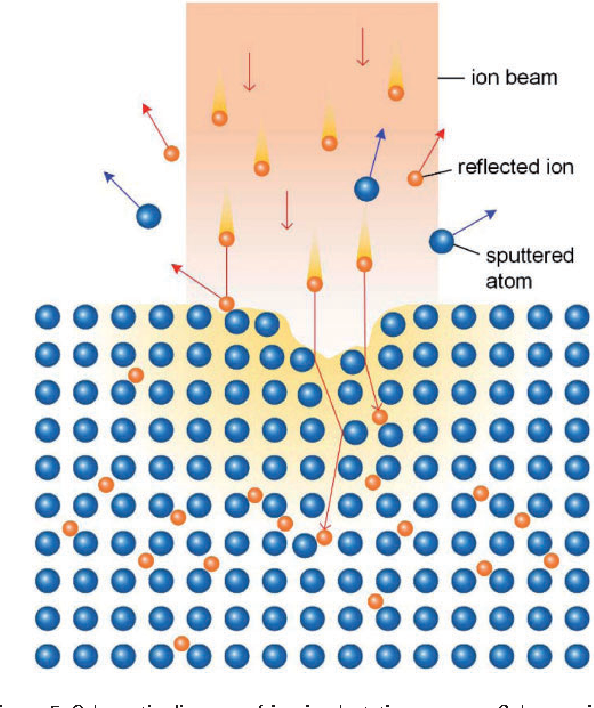

Inyección de iones: el haz de iones acelerado se dirige en un ángulo específico a la superficie del cristal objetivo, irradiando uniformementela oblea. Después de penetrar la superficie, los iones sufren colisiones y dispersión dentro de la red, y finalmente se asientan a cierta profundidad, modificando las propiedades del material. El dopaje modelado se puede lograr utilizando máscaras físicas o químicas, lo que permite modificaciones eléctricas precisas de áreas específicas del circuito.

La distribución de profundidad esperada de los dopantes está determinada por la energía del haz, el ángulo y las propiedades del material de la oblea.

¿Cuáles son las ventajas y limitaciones deImplantación de iones?

Ventajas:

Amplia gama de dopantes: se pueden utilizar casi todos los elementos de la tabla periódica, con una alta pureza garantizada mediante una selección precisa de iones.

Control preciso: la energía y el ángulo del haz de iones se pueden controlar con precisión, lo que permite una distribución precisa de la profundidad y la concentración de los dopantes.

Flexibilidad: la implantación de iones no está limitada por los límites de solubilidad de la oblea, lo que permite concentraciones más altas que otros métodos.

Dopaje uniforme: Es posible lograr un dopaje uniforme en áreas extensas.

Control de temperatura: la temperatura de la oblea se puede controlar durante la implantación.

Limitaciones:

Profundidad poco profunda: normalmente limitada a aproximadamente una micra desde la superficie.

Dificultades con la implantación muy superficial: los haces de baja energía son difíciles de controlar, lo que aumenta el tiempo y el costo del proceso.

Daño a la red: los iones pueden dañar la red, lo que requiere un recocido posterior a la implantación para reparar y activar los dopantes.

Alto costo: Los costos de equipos y procesos son significativos.
