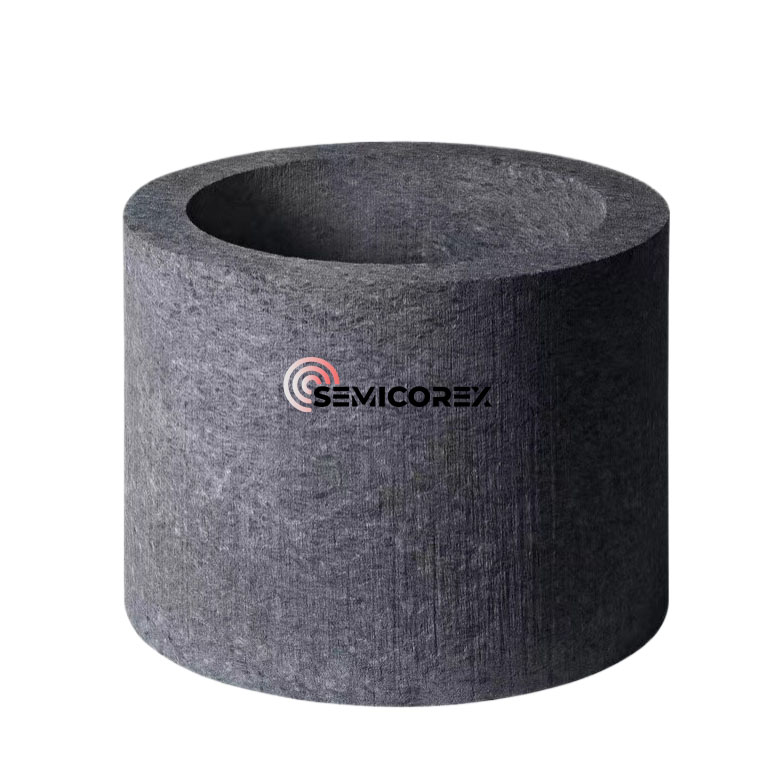

Material de aislamiento térmico de fibra de carbono

La combinación de fieltro blando y fieltro rígido/rigidizado implica esencialmente equilibrar tres cosas: conducción de calor (fase sólida/gas), transferencia de calor radiativo y estructura y ensamblaje. Centrarse en un solo indicador (como la conductividad térmica más baja a alta temperatura) generalmente generará problemas en áreas como resistencia, estabilidad dimensional, fuga de calor en las costuras y desprendimiento/contaminación de las fibras.

1. Posicionamiento funcional de dos tipos deSintió

Fieltro suaveEs más como un "cuerpo de resistencia térmica + capa de adaptación".

Ventajas: Flexible, comprimible, capaz de adaptarse a superficies irregulares, gran capacidad de relleno de costuras y alta tolerancia de montaje. Riesgos: Estabilidad dimensional moderada, resistencia a la erosión/desgaste y resistencia a la perforación; La conductividad térmica cambia significativamente después de la compresión (la compactación aumenta el contacto de fase sólida, lo que lleva a un aumento de la conductividad térmica equivalente).

fieltro duroes más como una "protección de superficie estructural/térmica + capa de retención de forma".

Un enfoque común es impregnar el fieltro blando con resina y luego carbonizarlo para crear un "fieltro laminado/endurecido", que es mecanizable y tiene mayor resistencia. Algunas empresas de fieltro de carbono afirman explícitamente que sus productos están "hechos de fieltro suave impregnado con resina" y proporcionan parámetros típicos como la conductividad térmica y la densidad a alta temperatura. Riesgos: El endurecimiento/densificación a menudo aumenta la conductividad térmica de la fase sólida; Al mismo tiempo, la capa dura es más "frágil", lo que la hace más propensa a agrietarse cerca de las uniones o puntos de fijación bajo tensión de ensamblaje o ciclo térmico (requiere un análisis de detalle estructural).

2. El núcleo del diseño compuesto: priorizar la "radiación" en la disposición de la densidad (especialmente en el extremo de alta temperatura).

El marco de equiparar la radiación con (k_rad) y explicar el papel de la microestructura utilizando el coeficiente de extinción/espesor óptico es muy adecuado para guiar las capas de fieltro blando/duro: el término de radiación en el extremo de alta temperatura aumenta con (T3), mientras que (k_rad) es aproximadamente proporcional a (1/βR) en la aproximación de difusión de Rosseland; cuanto mayor es el espesor óptico (τ=βL), más "opaco" es el material y más difícil es que la radiación penetre.

Conclusión (más útil para capas): para suprimir la radiación, priorice la colocación de capas con mayor extinción/mayor espesor óptico cerca de la superficie caliente; Para suprimir la conductividad térmica en fase sólida, priorice el control del espesor aparente. Este es el punto de partida físico del "gradiente de densidad/estructura jerárquica".

3. Tres combinaciones estructurales más utilizadas y menos propensas a generar problemas

A: Fieltro fino y duro sobre la superficie caliente + Fieltro suave y grueso en la parte posterior ("Piel de superficie caliente + Cuerpo aislante")

Cuándo usarlo: Cuando la superficie caliente está sujeta a abrasión/erosión/fricción de eliminación, o cuando necesita mecanizar la superficie caliente (ranurado, posicionamiento, estructuras de guía de flujo/aire).

Tenga cuidado con el desprendimiento de fibras, el levantamiento del flujo de aire o la deformación causada por un choque térmico localizado en la superficie caliente del fieltro suave.

Por qué es eficaz: el fieltro fino y duro, cerca de la superficie caliente, puede "absorber" una parte de la radiación (aumentando el espesor óptico del extremo caliente) al mismo tiempo que proporciona un soporte resistente al desgaste; el espesor principal todavía lo soporta el fieltro blando, evitando que la estructura general sea demasiado densa, lo que aumentaría la conductividad térmica en fase sólida.

Puntos clave: No exagere con el grosor del fieltro duro: cuanto más gruesa sea la capa dura, mayor será el riesgo de conductividad térmica/puentes térmicos de fase sólida; el valor de la capa dura radica más en "protección contra la radiación del extremo caliente + piel mecánica".

Opción B: Fieltro suave con superficie caliente (con lámina/papel de grafito opcional) + placa exterior de fieltro duro ("superficie caliente limpia + exoesqueleto estructural")

Cuándo utilizarlo: Revestimiento típico de horno/horno de vacío/horno de sinterización de alta temperatura: la superficie caliente prioriza la limpieza y la uniformidad de la temperatura, mientras que la superficie exterior prioriza la fijación y la retención de la forma.

La capa aislante debe convertirse en un panel o cilindro "modular/reemplazable".

Evidencia de la práctica industrial: este tipo de solución de revestimiento de hornos utiliza placas de fieltro blandas/duras para crear un aislamiento de la cavidad del horno rectangular o poligonal. La información disponible públicamente menciona explícitamente agregar lámina de grafito entre capas para mejorar el rendimiento y el sellado de las conexiones, y enfatiza lograr conexiones duraderas y herméticas a través de sistemas de conexión/fijación.

Por qué funciona esta disposición: el fieltro suave se adhiere más fácilmente a la superficie caliente, lo que reduce los espacios (los espacios pueden convertirse fácilmente en "canales de radiación" a altas temperaturas); la lámina/capa superficial de grafito también proporciona funciones de "reflexión/aislamiento/prevención de fibras"; el fieltro duro exterior soporta la estructura y la instalación (montantes, clips, superposiciones), lo que reduce el riesgo de que el fieltro blando se aplaste o se mueva.

Opción C: Multicapa de densidad jerárquica (dura → semidura → blanda), con "protección contra la radiación" en el extremo caliente y "baja conductividad térmica en fase sólida" en el extremo frío.

Cuándo utilizar: Altas temperaturas (alta relación de radiación), sensible al peso/espesor; Altos requisitos de ciclo térmico y vida útil, con el objetivo de reducir la concentración de tensiones y el riesgo de agrietamiento en interfaces individuales.

Por qué es más estable: Esto hace que la "alta extinción en el extremo caliente" de la opción A sea más suave: varias capas en el extremo caliente proporcionan un mayor (beta) (mayor espesor óptico), mientras que el espesor principal en el extremo frío mantiene una baja conductividad térmica en fase sólida; también dispersa el gradiente de compresión del ensamblaje y contracción térmica, reduciendo los "pasos de tensión" en las interfaces individuales duras/blandas.
