Diferencias entre mandriles de vacío y mandriles electrostáticos

Como eslabones centrales indispensables en la fabricación de semiconductores, la estabilidad y precisión de la tecnología de retención de obleas impactan directamente en la eficiencia de la producción de chips y la calidad del dispositivo terminado. Los mandriles de vacío y los mandriles electrostáticos son las dos principales soluciones de sujeción de obleas para la fabricación de semiconductores. Aunque ambos pertenecen a platos de oblea, difieren mucho en estructura, características de rendimiento y escenarios aplicables.

1. Diferentes principios de funcionamiento

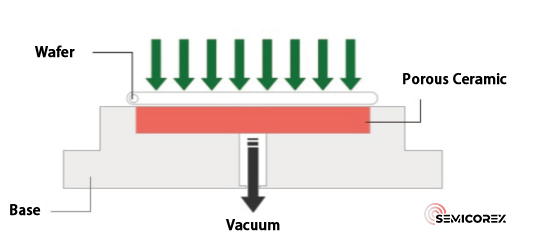

Mandriles de vacíoConfíe en la presión negativa para mantener las obleas en su lugar. El aire se extrae a través de tuberías conectadas a una bomba de vacío, formando una presión negativa debajo de la oblea para unir firmemente las obleas o sustratos a la superficie del mandril. La base del mandril está mecanizada con precisión a partir de cerámica o metal, y su superficie de adsorción consiste en una placa de cerámica porosa encajada en un avellanado en la base, con su periferia unida y sellada a la base.  Conectado a una bomba de vacío a través de canales microporosos internos de la placa cerámica, el mandril genera una zona de vacío muy por debajo de la presión atmosférica, asegurando así firmemente la oblea.

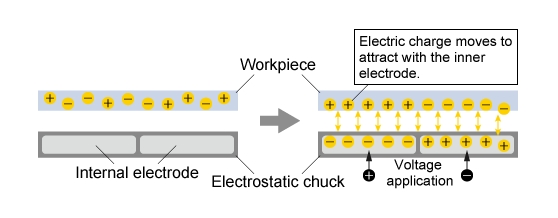

Los mandriles electrostáticos adoptan una estructura central con electrodos incrustados dentro de una base metálica, cubiertos por una capa dieléctrica cerámica de alto rendimiento. Generan un campo electrostático en su superficie para inducir cargas eléctricas en las piezas de trabajo, creando una atracción electrostática para sujetar obleas o sustratos. Cuando se aplica voltaje, se forma un fuerte campo electrostático entre los electrodos, el dieléctrico cerámico yoblea, que proporciona una fuerza de retención de varios miles a decenas de miles de pascales para una fijación estable de las obleas.

2. Diferentes ventajas de rendimiento

Los mandriles de vacío son compatibles con obleas de diferentes dimensiones y diversos flujos de trabajo de proceso, lo que proporciona una fijación estable de las obleas durante el procesamiento. En comparación con los mandriles electrostáticos, presentan bajos costes de fabricación y mantenimiento debido a sus estructuras internas relativamente simples.

Sin embargo, cuando las obleas se someten a procesos que requieren operación en vacío o en un ambiente de baja presión, como la deposición química de vapor, los mandriles de vacío que dependen de diferencias de presión no pueden cumplir con los requisitos del proceso. Además, cuando las obleas se mantienen en su lugar mediante mandriles de vacío, la presión del aire puede hacer que la oblea se deforme, lo que provoca un rebote después del procesamiento. Esto puede dar como resultado una superficie ondulada, una planitud deficiente y una precisión de mecanizado reducida en la oblea procesada.

mandriles electrostáticosAdopte adsorción sin contacto, ofreciendo una fuerza de sujeción consistente y distribuida uniformemente. Esto previene eficazmente la deformación, la distorsión y el daño de las obleas, preservando una excelente planitud para una mayor precisión de mecanizado. Equipados con refrigeración trasera de helio para una distribución uniforme de la temperatura, los mandriles electrostáticos admiten una regulación precisa de la temperatura de las obleas.

En el lado negativo, los mandriles electrostáticos tienen estructuras complejas con estándares extremadamente estrictos en cuanto a planitud, suavidad y microestructuras a escala micrométrica de la superficie. La precisión a nivel de micras para las microcaracterísticas crea altas barreras técnicas en la formulación de materias primas, la sinterización y el acabado de superficies. El control de la temperatura sigue siendo un desafío técnico fundamental; Los ESC dieléctricos de nitruro de aluminio (AlN) para una mejor disipación de calor implican procesos de producción aún más complicados. Los estrictos requisitos técnicos multidimensionales aumentan el precio del producto, y la inspección y el mantenimiento regulares de los sistemas electrostáticos son obligatorios para garantizar un funcionamiento estable.

3. Diferentes campos de aplicación principales

Con alta planitud, paralelismo superior, textura densa y uniforme, alta resistencia mecánica, permeabilidad al aire uniforme y fácil reacondicionamiento, los mandriles de vacío se utilizan para fijar y transportar piezas de trabajo planas y bien selladas, como láminas de metal y sustratos de plástico. Dentro de la fabricación de semiconductores, sirven para adelgazar, cortar en cubitos, moler, limpiar y otros procesos de tratamiento de obleas, resolviendo eficazmente problemas comunes que incluyen hendiduras en las obleas, rotura electrostática de chips y contaminación por partículas.

Diseñados para piezas de trabajo planas y no conductoras, los mandriles electrostáticos son portadores de obleas ultralimpios dedicados a entornos de vacío y plasma. Se utilizan ampliamente en procesos de semiconductores de plasma y vacío, incluido el grabado seco, PECVD, CVD térmico, deposición física de vapor (PVD), implantación de iones y litografía ultravioleta extrema (EUVL).
