Sistema de campo térmico a base de carbono

● 2026-07-02 ● - ● Déjame un mensaje

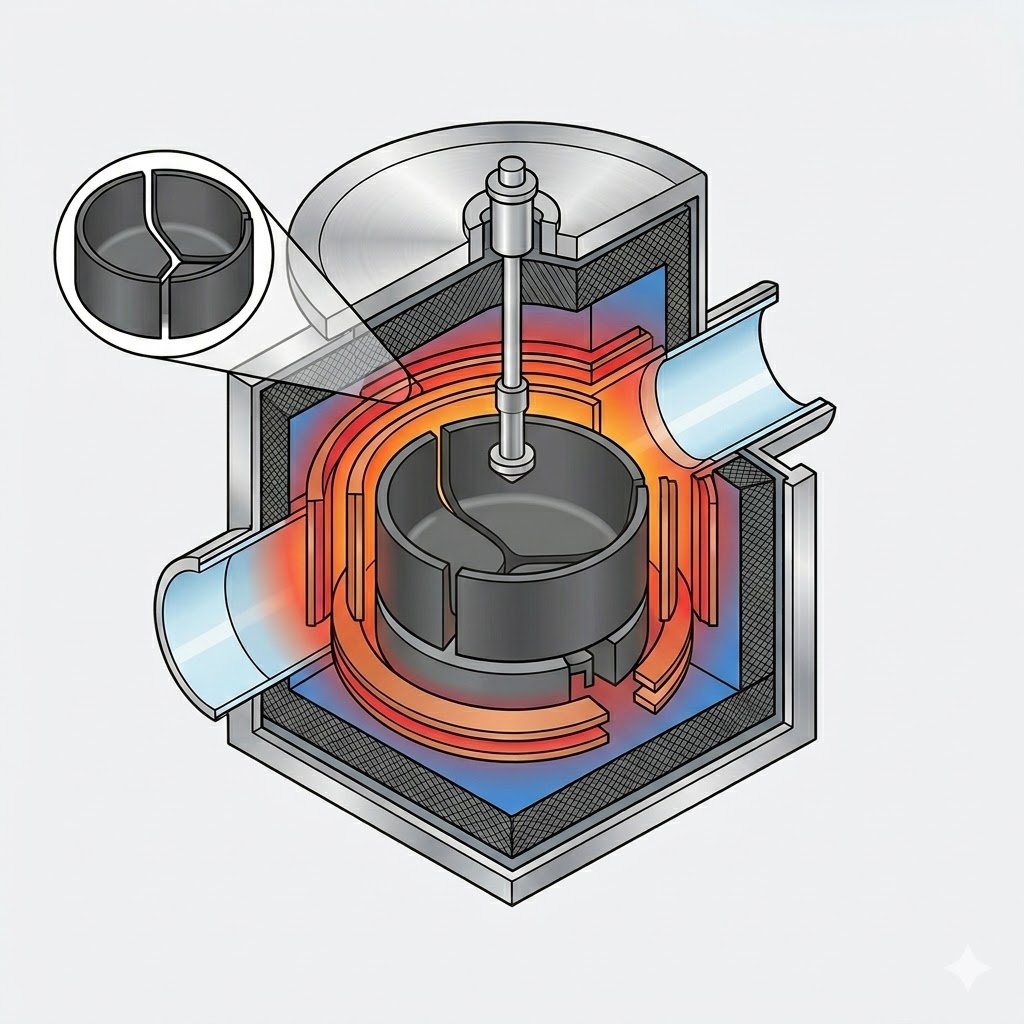

1. El papel de los campos térmicos a base de carbono ha evolucionado desde componentes de aislamiento hasta reguladores de ventanas de proceso

El valor de un campo térmico a base de carbono va mucho más allá del aislamiento térmico tradicional. En los sistemas modernos de crecimiento de cristales, funciona como una plataforma integral de control de procesos que influye directamente en la calidad, la productividad y los costos operativos del cristal. Sus funciones principales se pueden resumir en cuatro niveles:

Nivel funcional	Función primaria	Indicadores clave de desempeño
Soporte estructural	Soportescrisoles de cuarzo, calentadores, escudos termicos, yinsucilindros de laciónpara garantizar la estabilidad mecánica de sistemas de campos térmicos a gran escala.	Tamaño del horno, dimensiones del campo térmico, tamaño del crisol y capacidad de carga.
Distribución de calor	Controla las vías de radiación, conducción y convección, regulando el equilibrio térmico entre la interfaz de crecimiento cristalino y fundido.	gradiente de temperatura, forma de la interfaz, tasa de extracción y consumo de energía
Gestión del flujo de gas	Guía el flujo de argón y, en los sistemas PVT de SiC, el transporte de material en fase de vapor mientras elimina especies volátiles como SiO y CO.	Características del campo de flujo, niveles de impurezas de oxígeno y carbono, formación de depósitos y vida útil del campo térmico.
Control de calidad	Influye en la concentración de oxígeno, la concentración de carbono, la uniformidad de la resistividad, la densidad de dislocaciones, la distribución de tensiones y la estabilidad de la estructura cristalina.	Compatibilidad con silicio tipo N, control de politipo SiC y gestión de defectos

Las especificaciones de los equipos disponibles públicamente indican que la tecnología de crecimiento de cristales fotovoltaicos de Czochralski (CZ) ha entrado en una nueva etapa caracterizada por hornos más grandes, campos térmicos más grandes, mayor capacidad de carga, extracción inteligente de cristales y control avanzado de bajo nivel de oxígeno.

Según las especificaciones publicadas, algunos sistemas avanzados de crecimiento de cristales cuentan con un tamaño de cámara principal de Φ1700 × 2100 mm y admiten campos térmicos de hasta 42 pulgadas de diámetro. Los tamaños de crisol compatibles incluyen 33, 37, 40 y 42 pulgadas, correspondientes a capacidades de carga de aproximadamente 700 kg, 1000 kg, 1200 kg y 1300 kg, respectivamente.

Además, estos sistemas demuestran mejoras significativas en la eficiencia operativa, que incluyen:

· Consumo de energía de crecimiento de diámetro constante tan bajo como 42 kW

· Consumo de agua de refrigeración tan solo 20 m³/h

· Producción diaria de cristales superior a 200 kg.

· Compatibilidad con la tecnología Continua Czochralski (CCz) y configuraciones de crecimiento de cristales asistidas por campos magnéticos

Estos desarrollos indican que el diseño del campo térmico se ha convertido en un factor crítico para determinar la calidad del cristal, la eficiencia de la producción y el costo general de fabricación.

2. Dimensiones del horno

2.1 Hornos fotovoltaicos de crecimiento monocristalino CZ

El escalado de los hornos de crecimiento de cristales CZ implica mucho más que simplemente aumentar las dimensiones del horno. El diseño exitoso de un horno a gran escala requiere una optimización coordinada de los siguientes parámetros:

· Diámetro de la cámara principal

· Altura de la cámara auxiliar

· Dimensiones de apertura de garganta

· Tamaño del crisol

· Espacio libre del escudo térmico

· Interfaces de alimentación

· Vías de vacío y escape.

La lógica de ingeniería típica detrás del diseño de hornos a gran escala se resume a continuación:

Parámetro	Importancia de la ingeniería	Impacto en el rendimiento del campo térmico
Diámetro de la cámara principal	Determina el diámetro máximo del campo térmico, el espesor del aislamiento y las dimensiones del calentador.	Las cámaras más grandes aumentan la inercia térmica, lo que da como resultado una respuesta de temperatura más lenta.
Tamaño de la abertura de la garganta	Determina las dimensiones permitidas de varillas de cristal, protectores térmicos, cilindros guía y conjuntos de eje superior.	Una garganta excesivamente pequeña limita la flexibilidad del diseño de la estructura de guía de flujo y del campo térmico.
Altura de la cámara auxiliar	Determina la capacidad de longitud del cristal, el espacio de enfriamiento y el tiempo del ciclo de extracción del cristal.	Una mayor altura favorece un crecimiento de cristales más prolongado y un mayor potencial de producción.
Diámetro del crisol	Determina la capacidad de carga inicial, la profundidad de fusión y el área de disolución de oxígeno.	Los crisoles más grandes aumentan la productividad pero hacen que el control del oxígeno sea más desafiante.
Interfaz de alimentación externa	Permite OCz, CCz o operaciones de recarga múltiple.	Extiende los ciclos de producción y aumenta la producción, pero también aumenta los riesgos de acumulación de impurezas.

Cabe distinguir dos métricas de cobro diferentes:

Capacidad de carga inicial

Esto se refiere a la cantidad de materia prima cargada en el crisol al mismo tiempo y está determinada directamente por el tamaño del crisol. Las especificaciones de los equipos disponibles públicamente suelen indicar capacidades que oscilan entre 700 kg y 1300 kg.

Capacidad de carga total por campaña de horno

Esto incluye múltiples ciclos de recarga u operaciones de alimentación continua durante un ciclo de producción completo. Como resultado, el material total procesado durante una campaña de horno puede ser significativamente mayor que la carga inicial.

Por ejemplo, las comparaciones de la industria divulgadas en folletos públicos indican que:

· Un campo térmico de 32 pulgadas puede procesar hasta 3000 kg de material por campaña de horno.

· Un campo térmico de 36 pulgadas puede procesar hasta 3500 kg de material por campaña de horno.

Estos valores representan la producción total durante un ciclo operativo completo en lugar de la capacidad de carga única del crisol.

2.2 Hornos de crecimiento de cristales SiC PVT

Ampliar los hornos de crecimiento de cristales PVT de carburo de silicio (SiC) es considerablemente más desafiante que ampliar los sistemas CZ de silicio convencionales.

A diferencia del proceso de Czochralski, los cristales de SiC no se desarrollan a partir de una fase fundida. En cambio, el transporte físico de vapor (PVT) se basa en la sublimación del polvo fuente de SiC a temperaturas extremadamente altas. Las especies de vapor generadas se transportan a lo largo de un gradiente de temperatura axial y posteriormente cristalizan en un cristal semilla de SiC relativamente más frío.

Un estudio publicado por la Royal Society of Chemistry (RSC, 2026) sobre el crecimiento de cristales de SiC PVT de 150 mm describe que el sistema térmico consta de cinco componentes principales:

· Fieltro aislante térmico

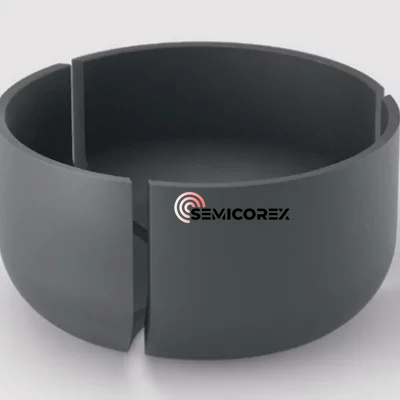

· Crisol de grafito

· Cristal semilla de SiC

· Materia prima de SiC

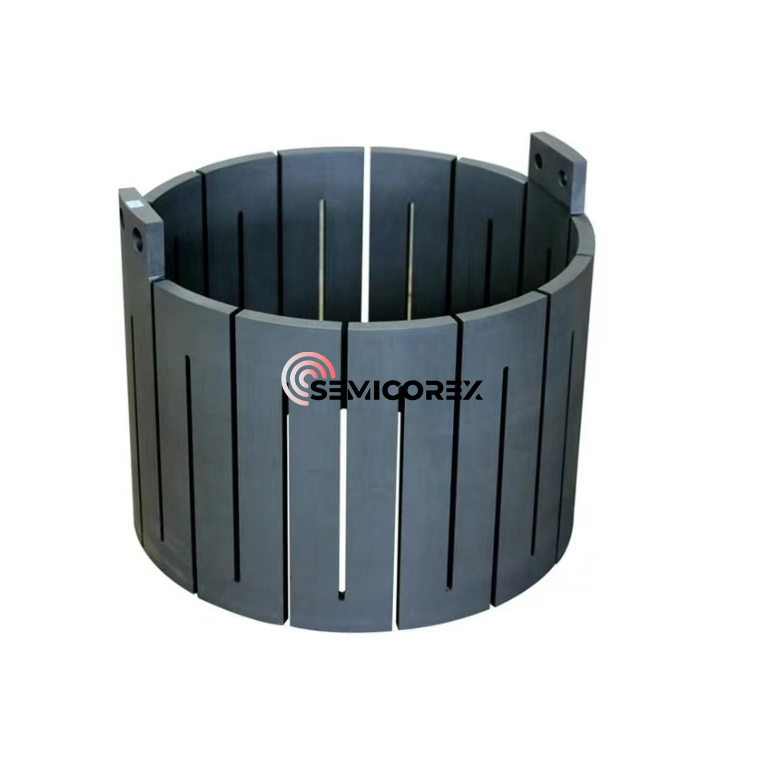

· Calentador de resistencia

Durante el crecimiento del cristal, el polvo fuente se sublima a alta temperatura, produciendo especies en fase de vapor que migran hacia arriba bajo el gradiente de temperatura antes de depositarse en el cristal semilla de temperatura más baja para formar un solo cristal.

En consecuencia, aumentar el tamaño de un horno PVT de SiC no es simplemente una cuestión de alcanzar temperaturas más altas. Los principales desafíos de ingeniería incluyen:

a. Mantener un gradiente de temperatura axial suficientepara impulsar continuamente el proceso de sublimación-transporte-cristalización.

b. Minimizar los gradientes de temperatura radialespara reducir el estrés térmico, prevenir el agrietamiento de los cristales y suprimir la transformación de politipos.

do. Preservar la estabilidad del campo térmicodurante todo el proceso de crecimiento a medida que el polvo fuente se consume gradualmente.

d. Mantener una interfaz de crecimiento de cristales controlable.durante la transición a la producción de obleas de SiC de 8 pulgadas y futuras de 12 pulgadas.

En comparación con el crecimiento de cristales de silicio, el campo térmico en los sistemas PVT de SiC debe proporcionar una estabilidad de temperatura significativamente mayor y un control térmico más preciso, lo que hace que el diseño del campo térmico sea una de las tecnologías más críticas para la producción de cristales de SiC de gran diámetro.

3. Acoplamiento crítico entre el diseño del equipo y el desempeño del campo térmico

La interacción entre la configuración del horno, el diseño del campo térmico, la calidad del cristal y el costo de fabricación se puede resumir de la siguiente manera:

Equipo/Variable de proceso	Respuesta del campo térmico	Respuesta de calidad del cristal	Impacto en los costos
Tamaño de horno más grande	Mayor inercia térmica y recorridos de flujo de gas más largos.	Es más difícil mantener la uniformidad de la temperatura radial.	Mayor capacidad de producción pero mayores costos de puesta en servicio.
Campo térmico más grande	Aislamiento térmico mejorado con pérdida de calor reducida.	Control de impurezas de oxígeno y carbono más desafiante	Menor costo de depreciación por oblea pero mayor costo de componente del campo térmico
Crisol más grande	Mayor volumen de fusión y mayor disolución de oxígeno de las paredes del crisol.	Mayores riesgos de fluctuación de la concentración de oxígeno y variación de resistividad	Mayor capacidad de carga y reducción del coste de producción por kilogramo
Posición más profunda del escudo térmico	Enfriamiento de cristal mejorado y mayor gradiente de temperatura axial (G)	Mayor potencial de velocidad de tracción pero mayor riesgo de inestabilidad de la interfaz	Mayor productividad y al mismo tiempo requiere un control más estricto de la rotura de cristales.
Mayor caudal de argón	Mayor eliminación de impurezas y transferencia de calor por convección mejorada	Concentraciones más bajas de oxígeno y carbono, pero fluctuaciones de temperatura potencialmente mayores.	Mayor consumo de argón y mayores requisitos de bombeo de vacío.
Presión de horno reducida	Evaporación mejorada y eliminación de especies volátiles.	Mecanismos modificados de deposición y retrodifusión.	Mayores requisitos para el rendimiento del sistema de escape y la confiabilidad del sellado.
Mayor velocidad de tracción	Mayor liberación de calor latente que requiere una mayor capacidad de enfriamiento	Mayor variación V/G y mayor riesgo de luxación	Mayor rendimiento con posible reducción del rendimiento de la producción
Control de calentador multizona	Controlabilidad del campo de temperatura mejorada	Mejor optimización de la forma de la interfaz del cristal y el transporte de oxígeno.	Mayor complejidad del equipo y costo de puesta en servicio.
Tecnología de campo magnético/CCz	Convección de fusión más estable y alimentación continua	Control mejorado de bajo nivel de oxígeno y uniformidad de resistividad.	Mayor inversión de capital y al mismo tiempo permitir la producción avanzada de silicio tipo N
Campo térmico de SiC multizona	Optimización independiente de la fuerza motriz axial y la uniformidad de la temperatura radial.	Reducción de la transición de politipo, la densidad de dislocaciones y el agrietamiento de cristales.	Mayor rendimiento de cristales con mayor complejidad del sistema de control

La continua evolución de los equipos de crecimiento de cristales demuestra que el campo térmico ya no es simplemente un conjunto estructural pasivo. En cambio, se ha convertido en un sistema integrado de control de procesos que gobierna simultáneamente la transferencia de calor, la dinámica de fluidos, el transporte de masa, la distribución de impurezas y la calidad del cristal.

A medida que los diámetros de las obleas continúan aumentando y los materiales semiconductores se vuelven más avanzados, los futuros sistemas de campo térmico dependerán cada vez más de la simulación digital, la optimización multifísica, el control inteligente de la temperatura y el diseño personalizado de componentes de grafito de carbono para lograr una mayor productividad, menores densidades de defectos y una mejor eficiencia de fabricación.

Semicorex ofrece una cartera completa de alto rendimientografitoycuarzoComponentes para sistemas avanzados de campo térmico utilizados en aplicaciones de crecimiento de cristales de silicio y SiC. Nuestros productos están diseñados para ofrecer una estabilidad térmica superior, una vida útil prolongada y una consistencia de proceso excepcional. Para soluciones personalizadas o información técnica adicional, no dude en ponerse en contacto con nuestro equipo de ingeniería.
