Breve introducción del recocido térmico rápido

El recocido térmico rápido (abreviado como RTA o RTP) es una tecnología de procesamiento térmico rápido en la fabricación de semiconductores. Su principio básico es calentar rápidamente la superficie de la oblea utilizando una fuente de calor radiante de alta intensidad (como lámparas halógenas, láseres, lámparas de flash, etc.), calentando la oblea hasta la temperatura alta objetivo en un tiempo extremadamente corto (segundos o milisegundos), seguido de un proceso de enfriamiento rápido.

Principales tipos de procesos de recocido.

Impulsado por la demanda de duraciones de recocido cada vez más cortas en nodos de fabricación avanzados, se ha desarrollado una cartera completa de tecnologías de recocido, con tiempos de procesamiento reducidos secuencialmente de segundos a milisegundos y aún más a microsegundos.

1. Remojar el recocido térmico rápido

Proceso RTA tradicional con 1 ~ 30 segundos de permanencia a temperatura máxima.

2. Recocido térmico rápido con puntas

Las obleas alcanzan la temperatura máxima (~1050°C) con una permanencia insignificante de menos de un segundo antes del enfriamiento inmediato; el proceso principal para la formación de uniones ultra superficiales.

3. Recocido de lámpara de flash

El intenso destello a escala de milisegundos de las lámparas de arco calienta instantáneamente solo la superficie de la oblea mientras mantiene fresco el sustrato en masa.

4.Recocido de puntas láser

El rayo láser de escaneo proporciona un calentamiento localizado de microsegundos a milisegundos limitado a la capa superior de silicio. Ofrece el presupuesto térmico más bajo, la mayor eficiencia de activación de dopantes y las uniones más superficiales posibles.

---

¿Por qué se requiere un recocido térmico rápido después de la implantación de iones?

La implantación de iones es un proceso de bombardeo agresivo que se basa en iones de alta energía para golpear las obleas de silicio y completar el dopaje, lo que causará daños graves a la oblea y dará como resultado dos defectos críticos que solo pueden resolverse mediante el proceso de recocido.

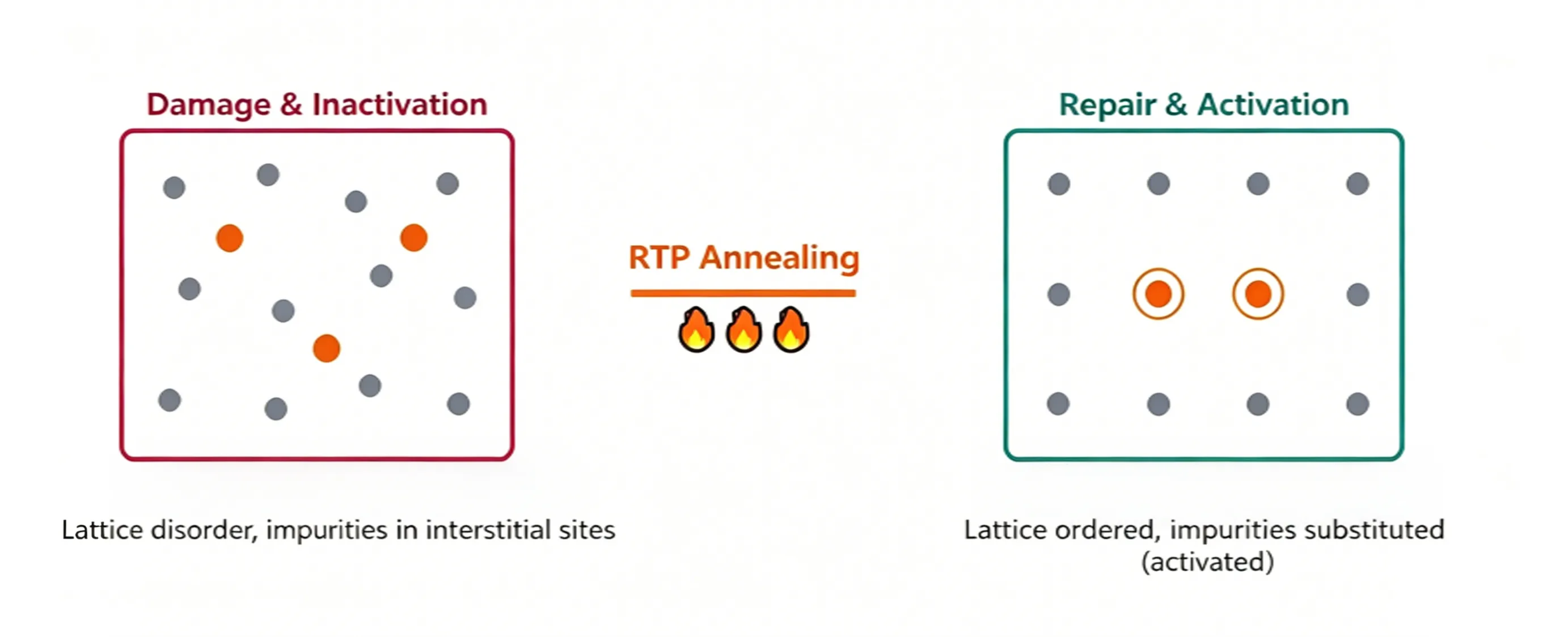

1. Los dopantes ocupan sitios reticulares inadecuados.

Para que los átomos dopantes (boro, fósforo, arsénico) generen portadores de carga libres (huecos o electrones), deben ocupar sitios de sustitución en la red, reemplazando a los átomos de silicio nativos. Sin embargo, inmediatamente después de la implantación, la mayoría de los dopantes quedan atrapados en posiciones intersticiales. Estos dopantes intersticiales son eléctricamente inactivos y no pueden aportar ningún portador a la conducción. El recocido proporciona energía térmica para impulsar a los dopantes intersticiales a migrar a sitios de sustitución, logrando así una verdadera "activación de los dopantes" y convirtiéndolos en donantes o aceptores funcionales. La tasa de activación dopante gobierna directamente la resistencia laminar de la capa dopada.

2. La estructura reticular está gravemente dañada.

La implantación de iones en dosis altas altera la red cristalina ordenada en la superficie de la oblea e incluso puede conducir a una amorfización: el silicio monocristalino originalmente bien alineado se transforma en una capa desordenada de silicio amorfo similar al vidrio. El recocido permite que esta capa de silicio amorfo vuelva a crecer hasta convertirse en un solo cristal utilizando el silicio subyacente intacto como plantilla. Este proceso se llama recristalización epitaxial en fase sólida (SPER).

¿Por qué el proceso de recocido debe ser "rápido"?

Si el tratamiento a alta temperatura es obligatorio, ¿por qué no utilizar hornos convencionales para un calentamiento prolongado en lugar de un rápido proceso de recocido térmico? La razón es que las altas temperaturas no sólo activan las impurezas sino que también hacen que se difundan hacia el interior, haciendo que la unión sea más profunda. Los dispositivos semiconductores avanzados requieren uniones ultraprofundas (USJ); cuanto menos profundas sean las uniones, mejor.

La distancia de difusión de los dopantes está determinada por el presupuesto térmico, definido por la fórmula:

Longitud de difusión ≈ √(D · t), D ∝ exp(−Eₐ/kT)

D = coeficiente de difusión dopante (aumenta exponencialmente con la temperatura)

t = tiempo de permanencia a alta temperatura

Las temperaturas más altas y los tiempos de permanencia térmica más prolongados conducen a uniones más profundas, lo que crea una compensación fundamental: se necesita una temperatura suficientemente alta para la activación completa del dopante, pero se requiere una duración mínima de calentamiento para suprimir la profundización de las uniones.

La única solución viable es aumentar rápidamente la temperatura máxima seguida de un enfriamiento inmediato, limitando la exposición a altas temperaturas a un período ultracorto. Esta es la principal ventaja del recocido térmico rápido sobre el tratamiento térmico en horno convencional: los ciclos de temperatura en una escala de segundos o incluso de milisegundos minimizan el presupuesto térmico general.

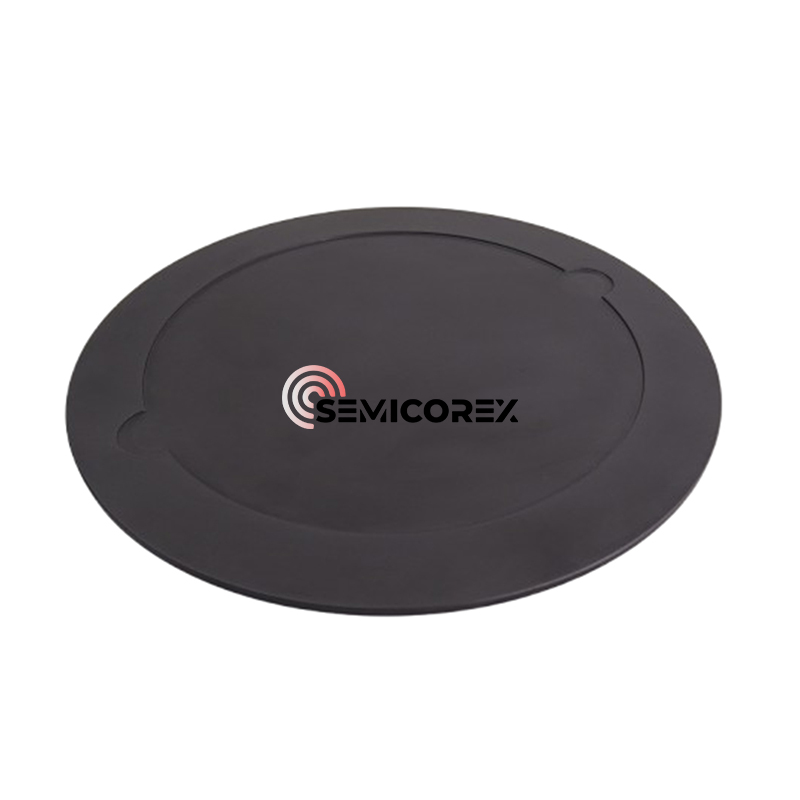

Semicorex ofrece alta calidadPortadores de obleas RTP/RTAbasado en las necesidades de los clientes. Si tiene alguna consulta o necesita detalles adicionales, no dude en ponerse en contacto con nosotros.
