Mandriles de vacío de cerámica

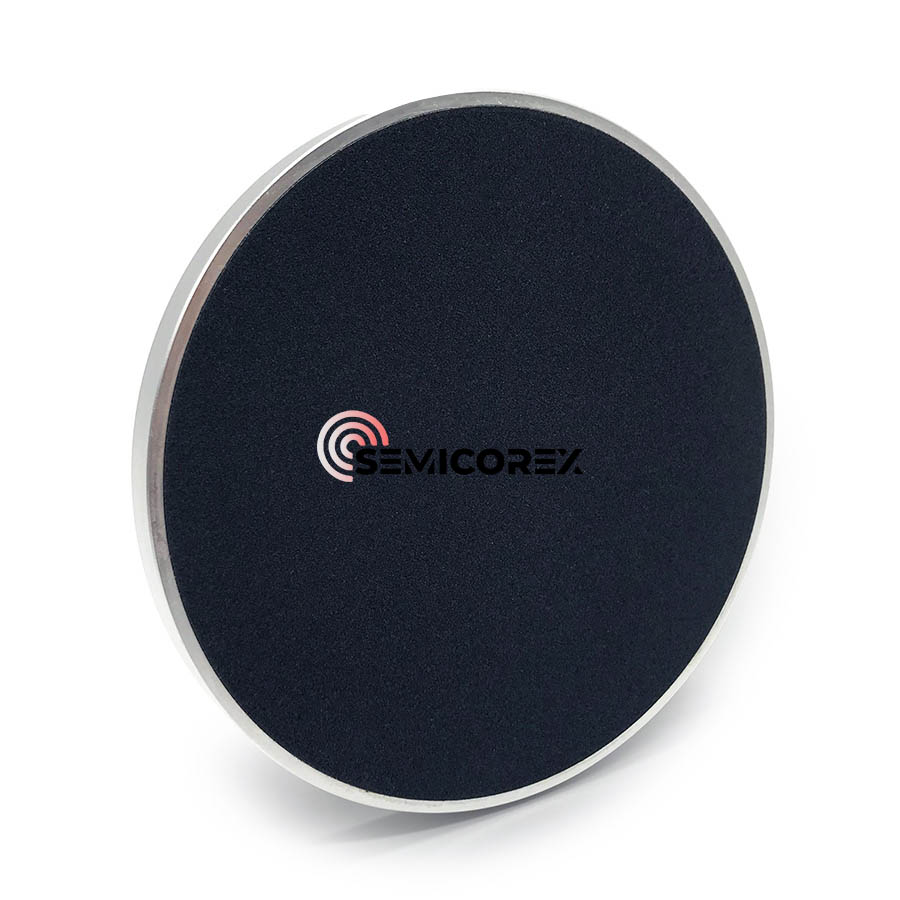

Mandriles de vacío de cerámicason herramientas utilizadas para sujetar y transportar obleas semiconductoras en la fabricación de obleas semiconductoras. Se caracterizan por su gran planitud y paralelismo, estructura densa y uniforme, alta resistencia, buena permeabilidad al aire, fuerza de adsorción uniforme y facilidad de recorte. Son adecuados para procesos como adelgazamiento, corte, molienda, limpieza y procesamiento en la fabricación de obleas semiconductoras, resolviendo eficazmente muchos problemas como huellas de obleas, rotura electrostática de chips y contaminación por partículas. En la práctica consiguen una calidad de procesamiento extremadamente alta para obleas semiconductoras.

Papel del mandril de vacío de cerámica

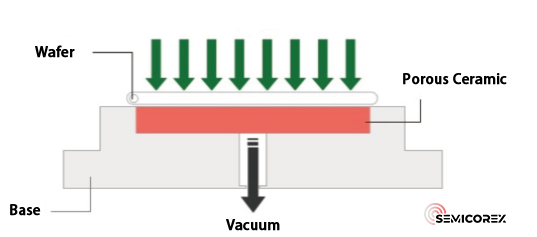

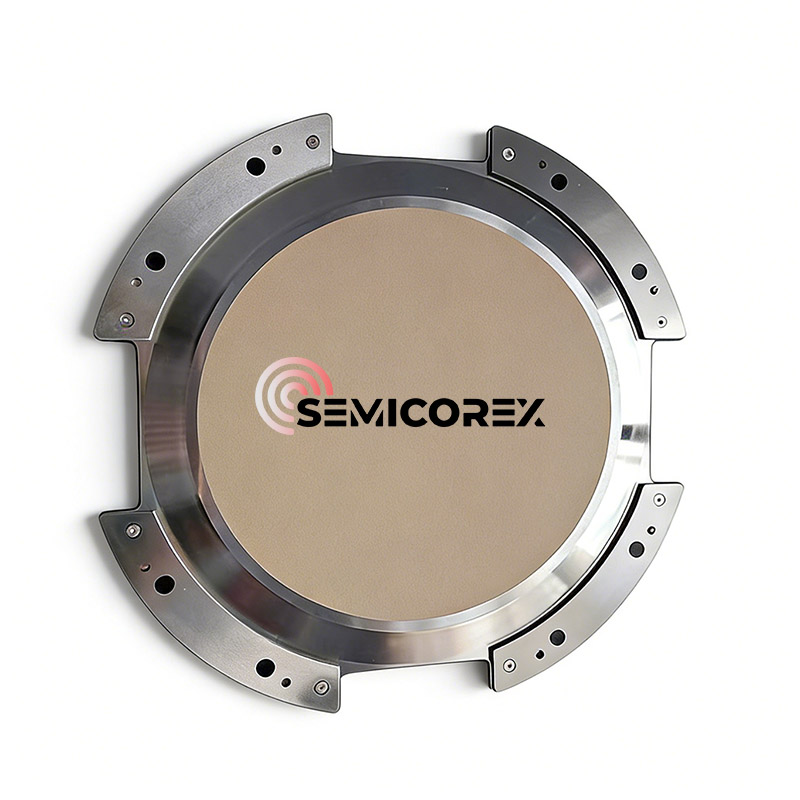

A mandril de vacío de cerámicaes un dispositivo de proceso de ultraprecisión basado en el principio de adsorción al vacío. Está hecho principalmente de materiales cerámicos avanzados como alúmina, nitruro de aluminio o carburo de silicio. A través de canales de vacío mecanizados con precisión o estructuras porosas en su superficie de adsorción, se conecta a un sistema de vacío externo para formar un campo de presión negativa uniforme.

En la fabricación de alta gama, como la de semiconductores y paneles de visualización, el valor fundamental de los mandriles de vacío cerámicos radica en su capacidad para eliminar los métodos tradicionales de sujeción mecánica. Utilizando únicamente una fuerza de adsorción distribuida uniformemente, pueden sujetar firmemente obleas o sustratos de vidrio ultrafinos y ultrafrágiles sin contacto ni contaminación de partículas durante todo el proceso. Al mismo tiempo, gracias a la planitud de su superficie a nanoescala, su rigidez extremadamente alta y su excelente estabilidad termoquímica, puede proporcionar una superficie de referencia de posicionamiento casi perfecta para la pieza de trabajo en entornos de proceso hostiles, garantizando así la precisión y el rendimiento de procesos críticos como la fotolitografía, la inspección y el rectificado.

Por qué cerámica

En escenarios de fabricación de alta gama, los mandriles no son simplemente "herramientas de adsorción", sino accesorios cruciales que determinan directamente la estabilidad del proceso y el rendimiento del producto. Entre numerosos materiales, los materiales cerámicos son ampliamente elegidos, lo que refleja precisamente cómo los materiales cerámicos avanzados abordan sistemáticamente los puntos débiles de la industria. Desde una perspectiva de ingeniería, esto se puede resumir en "cuatro altos" requisitos:

(1) Alta planitud y alta rigidez

En los procesos de fabricación de semiconductores y pantallas, las obleas de silicio y los sustratos de vidrio que se manipulan y procesan suelen ser extremadamente delgados, con espesores tan bajos como decenas de micrómetros. A tales escalas, cualquier flexión mínima, vibración o tensión local desigual puede provocar la rotura de la oblea, su deformación o incluso afectar directamente la precisión de la alineación de procesos críticos como la fotolitografía.

Los materiales cerámicos avanzados (como la alúmina y el carburo de silicio) pueden alcanzar una planitud submicrométrica o incluso nanométrica mediante procesos de sinterización de precisión y esmerilado y pulido de alta precisión. Al mismo tiempo, su alto módulo elástico confiere al mandril una rigidez estructural extremadamente alta, lo que garantiza que casi no se deforma bajo adsorción al vacío, proporcionando así un plano de referencia absolutamente estable para el proceso.

(2) Alta limpieza e inercia química

Los talleres de fabricación de semiconductores tienen requisitos de limpieza extremadamente estrictos. Los accesorios de proceso no sólo deben estar libres de contaminación por partículas, sino que también deben evitar la liberación de iones metálicos y resistir la exposición repetida a diversos productos químicos de limpieza.

La cerámica, como material inorgánico no metálico, tiene una superficie densa y lisa, lo que la hace menos propensa a la generación de partículas. Además, no son magnéticos, no contienen elementos metálicos migrables y presentan una estabilidad química extremadamente alta. Mantienen un rendimiento estable en entornos con ácidos fuertes, álcalis fuertes y disolventes orgánicos, lo que los hace ideales para aplicaciones a largo plazo en procesos de salas blancas de alto nivel.

(3) Alta durabilidad y estabilidad a largo plazo

En las líneas de producción automatizadas que funcionan las 24 horas del día, los 7 días de la semana, los mandriles cerámicos deben soportar miles de ciclos de adsorción y liberación y enfrentar fluctuaciones de temperatura a largo plazo e incluso entornos de proceso de alta temperatura. Esto impone exigencias extremadamente altas en cuanto a la resistencia al desgaste, la resistencia a la fatiga y la estabilidad térmica del material.

En comparación con los metales o los polímeros, las cerámicas tienen mayor dureza y resistencia al desgaste, y su comportamiento de expansión térmica es estable, lo que las hace menos propensas a la fluencia o la degradación del rendimiento. Su vida útil suele ser significativamente más larga que la de los mandriles de material tradicionales, con menor mantenimiento y frecuencia de reemplazo, lo que lo hace más económico en términos de costo total del ciclo de vida.

(4) Diseño funcional altamente integrado

En procesos de semiconductores más avanzados, la función de los mandriles cerámicos ya no se limita a la adsorción al vacío. Por ejemplo, en las cámaras de vacío utilizadas para el grabado en seco y la deposición de películas finas (CVD/PVD), los orificios de adsorción al vacío tradicionales pueden alterar la atmósfera y la distribución de la presión dentro de la cámara.

En este punto, el "mandril electrostático (ESC)" se convierte en una solución clave. Los ESC utilizan la fuerza electrostática generada por la capa dieléctrica cerámica bajo un campo eléctrico aplicado para adsorber obleas. Esto no solo evita la interferencia de los orificios de vacío en el entorno del proceso, sino que también integra calentadores y canales de enfriamiento dentro del mandril, lo que permite un control preciso de la temperatura de la oblea (desde temperaturas bajas hasta más de 500 °C), una base crucial para la implementación exitosa de procesos avanzados.

Escenario de aplicación

Los mandriles cerámicos se utilizan ampliamente en campos de fabricación de alta gama, como semiconductores, paneles de visualización, energía fotovoltaica y óptica de precisión.

En los procesos de semiconductores, sirven como plataformas cruciales para fotolitografía, grabado, pulido e inspección. En la industria de paneles de visualización, proporcionan soporte y transporte estables para sustratos de vidrio ultrafinos y de gran tamaño. En la producción de células fotovoltaicas garantizan la manipulación segura de obleas de silicio finas y frágiles durante el corte y la prueba.

Su valor principal radica en proporcionar una solución de fijación de precisión para piezas de trabajo ultrafinas, ultraplanas y ultrafrágiles sin estrés mecánico ni contaminación por partículas, lo que constituye la piedra angular para garantizar un alto rendimiento y eficiencia en la fabricación de precisión moderna.
